OPEN CIRCUIT COOLING TOWER

BAC Compass Series Cooling Tower untuk Data Center

Kami menyediakan solusi open-circuit crossflow heat rejection untuk condenser-water system dengan fokus pada maintainability, water distribution, dan practical installation.

Open-circuit crossflow configuration

Gravity water distribution

Standard maintenance access

Konsultasi Kebutuhan Data Center

BAC Compass Series

BAC Compass Series Cooling Tower adalah open circuit, crossflow, induced-draft cooling tower untuk membuang panas dari circulating water melalui evaporative heat rejection.

Untuk aplikasi data center, Compass Series dapat dievaluasi ketika cooling architecture menggunakan water-cooled chiller atau open condenser-water loop dan butuh cooling tower dengan gravity water distribution, akses maintenance yang baik, serta konfigurasi yang dapat disesuaikan dengan kebutuhan proyek.

Configuration: Open Circuit Crossflow
Draft: Induced Draft
Fan: Axial Fan
Regional Model Range: 161–1,339 nominal tons*
Thermal Certification: CTI Certified

Download Brosur

Minta Selection & Quotation

Certified Performance & Construction Options

BAC Compass Series dilengkapi certified thermal performance, energy-efficiency compliance, serta construction features yang mendukung durability, structural reliability, dan kemudahan instalasi cooling tower.

CTI Certified

ASHRAE 90.1

BCA Section J

Seismic Design up to SDS 1.3g

Stainless-Steel Structure

FRP Casing Panels

304 SS Outlet Strainer

Factory-Assembled Option

Keunggulan BAC Compass Series Cooling Tower

Lima design advantage yang relevan untuk thermal performance, energy efficiency, maintenance, instalasi, dan sustainability cooling tower.

Environmentally Friendly

Up to 90% Recycled Content
Structural dan cladding components menggunakan material berkualitas dengan recycled content hingga 90% serta dirancang memenuhi applicable AU/NZ-WHS requirements.

Up to 90% Recycled Content • Durable Materials • AU/NZ-WHS

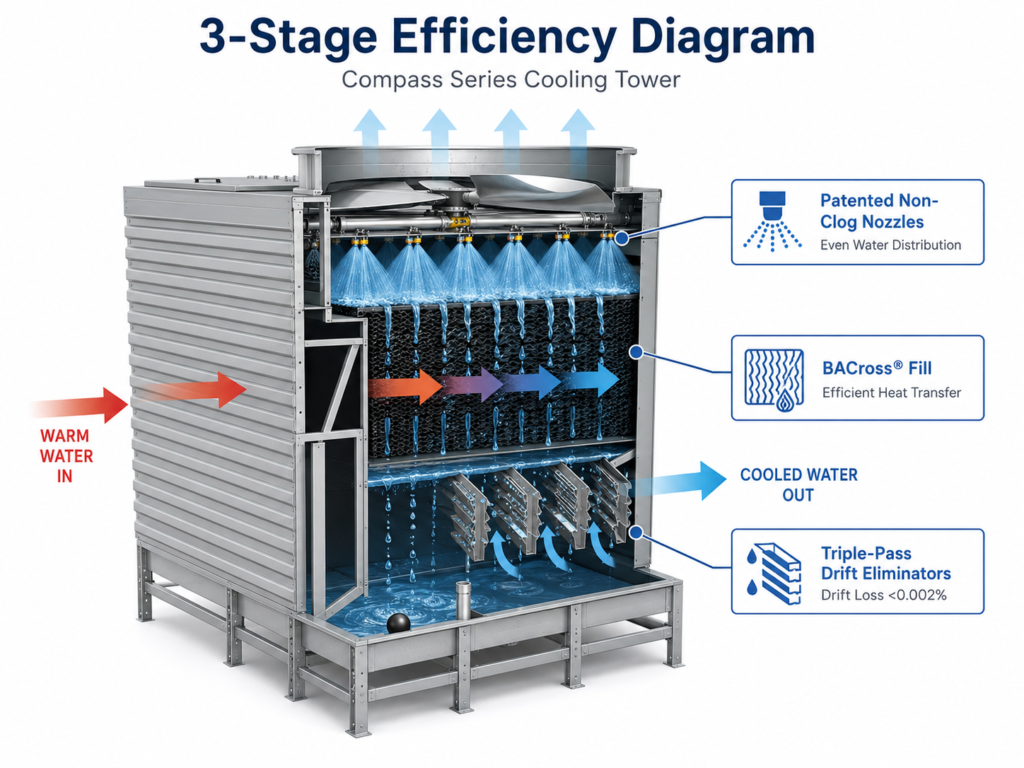

High Cooling Efficiency

Efficient Heat Transfer & Water Distribution
BACross® Fill dan patented non-clog nozzles membantu meningkatkan heat-transfer efficiency dan distribusi air yang merata, sementara triple-pass drift eliminators membatasi drift loss hingga <0.002%.

BACross® Fill • ASHRAE 90.1 • Drift <0.002%

Bac compass series ower operating cost illustration

Easy Maintenance

Fast Access to Key Components
Crossflow design, large access doors, dan optional internal walkway memberikan akses cepat ke cold-water basin, hot-water basin, water distribution system, dan drive system.

Fast Inspection • Crossflow Access • Optional Internal Walkway

Easier Installation

Flexible Field or Factory Assembly
Compass Series tersedia untuk field assembly maupun optional factory assembly, dengan fewer basin seams dan mounting arrangement yang membantu menyederhanakan pekerjaan instalasi di site.

Field Assembly • Factory-Assembled Option • Simplified Installation

bac data center cooling project zitechasia-8

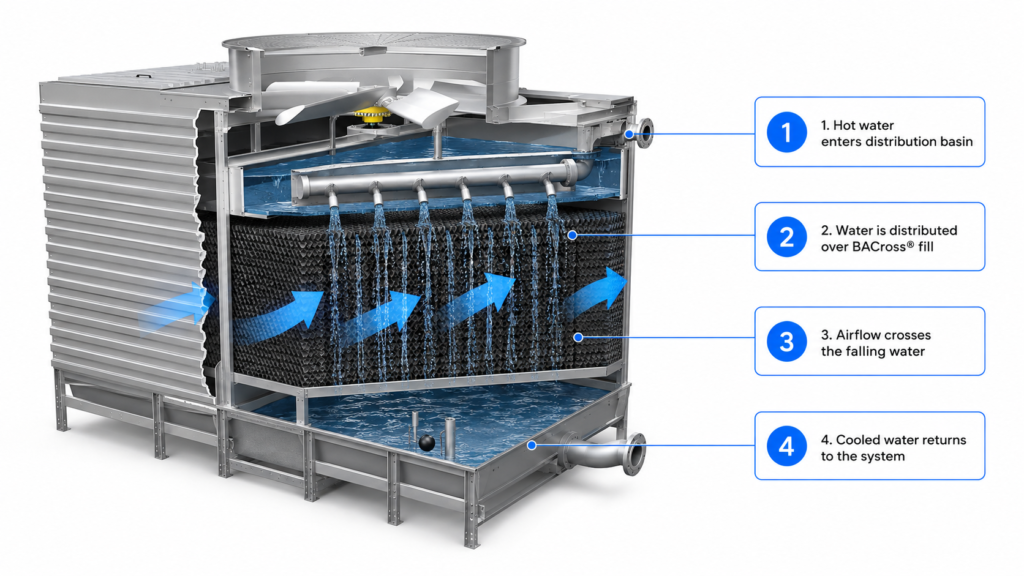

Bagaimana BAC Compass Series Cooling Tower Bekerja?

Compass Series menggunakan prinsip evaporative cooling pada open water circuit.

1. Hot Water Masuk ke Distribution Basin

Air panas dari condenser-water system dialirkan menuju hot-water distribution basin di bagian atas tower.

2. Water Didistribusikan ke BACross® Fill

Gravity distribution dan large-orifice nozzles menyebarkan water secara merata pada heat-transfer fill.

3. Airflow Melintasi Water secara Crossflow

Axial fan menarik ambient air secara horizontal melalui fill, sementara water bergerak vertikal ke bawah.

4. Cooled Water Kembali ke Sistem

Air yang telah didinginkan terkumpul pada cold-water basin dan kembali menuju condenser-water loop.

Kapan BAC Compass Series Cocok untuk Data Center?

Compass Series paling relevan ketika desain data center memang membutuhkan open-circuit condenser-water heat rejection.

photo Project IRIS 2 Cikarang s3000 compass (10)

Compass dapat menjadi bagian dari cooling architecture seperti:

IT Load → CRAH / Cooling Infrastructure → Chilled Water → Water-Cooled Chiller → Condenser Water → Compass Series → Atmosphere

Dalam konfigurasi ini, cooling tower berada pada sisi akhir heat rejection. Compass bukan pengganti chiller, CRAH, CDU, atau server-side cooling equipment.

Pada Compass Series, circulating water melewati fill dan kontak langsung dengan airflow.

Konfigurasi tersebut cocok ketika condenser-water loop memang didesain untuk open evaporative cooling dan fasilitas memiliki water-treatment infrastructure yang sesuai.

Jika process fluid harus tetap terisolasi dari atmosfer, gunakan closed circuit cooling tower sebagai comparison.

Crossflow arrangement memberikan akses menuju beberapa komponen utama tanpa membongkar sebagian besar tower. BAC Compass Series menyediakan akses terhadap:

cold-water basin & hot-water distribution

nozzles, fill, dan internal plenum

fan dan drive system

Standard access door dan internal walkway membantu inspection serta preventive maintenance.

Hot-water distribution basin pada Compass menggunakan gravity distribution.

Large-orifice 360° nozzles mendistribusikan water menuju BACross® fill tanpa membutuhkan pressurized spray system seperti yang digunakan pada beberapa cooling tower configuration.

Hal ini dapat membantu mengurangi distribution-system pump-head requirement.

Diskusikan Apakah Compass Series Sesuai

Hal yang Harus Diperiksa Sebelum Memilih BAC Compass Series

Jangan melakukan selection hanya berdasarkan nominal cooling capacity. Untuk mendapatkan model dan konfigurasi yang tepat, beberapa parameter berikut perlu diperiksa terlebih dahulu.

Jangan meminta selection hanya dengan informasi:

“Butuh cooling tower 500 ton.”
– Client

Nominal tonnage bukan design condition.

Kirim Design Duty

Thermal Duty

Condenser-water flow rate

Hot-water temperature

Cold-water temperature

Heat-rejection load

Design Condition

Project location

Design wet-bulb temperature

Elevation jika relevan

Kondisi lingkungan sekitar

Cooling Plant

Jumlah dan kapasitas chiller

Condenser-water arrangement

N / N+1 requirement

Standby capacity

Maintenance scenario

Site Layout

Nearby walls dan equipment

Potential hot-air recirculation

Structural support

Maintenance access

Crane dan installation access

Water Strategy

Make-up water availability & chemistry

Target cycles of concentration

Blowdown requirement

Corrosion dan scaling risk

Project WUE target

Acoustic & Material

Project sound limit

Nearby sensitive areas

Material of construction

Corrosion-protection requirement

Maintenance strategy

Designed for Practical Installation & Maintenance

Compass Series menggabungkan factory-assembly options, accessible water distribution, dan internal service access untuk membantu menyederhanakan installation serta routine maintenance.

Factory-Assembled Options

Applicable models dapat dikirim dengan factory-assembled options untuk mengurangi pekerjaan assembly di site.

Easy Internal Access

Access door dan internal walkway memudahkan inspeksi terhadap basin, fill, water distribution, serta fan & drive system.

Accessible Water Distribution

Hot-water basin dan large-orifice nozzles dapat diakses mudah untuk inspection, cleaning, dan preventive maintenance.

Sloped Cold-Water Basin

Desain sloped basin membantu drainage, flushing sediment, dan mengurangi area stagnant water selama maintenance.

Fan & Drive Access

Axial fan, belt-drive system, motor, bearing, dan removable fan guard dapat diakses untuk inspeksi rutin dan mechanical maintenance.

Site & Access Options

Optional service platform, ladders, handrails, air-intake screens, dan multicell arrangement dapat diadjust sesuai kebutuhan.

Diskusikan Layout & Installation

Mengapa Harus Memilih PT ZI-TECHASIA Sebagai Partner Anda?

Sebagai distributor resmi BAC di Indonesia, kami memberikan dukungan teknis, pengadaan unit resmi bergaransi, serta layanan purna jual yang sesuai standar BAC global. Kami tidak hanya menjual produk, tetapi juga memastikan Anda mendapatkan solusi pendinginan yang tepat, efisien, dan berkelanjutan.

Produk BAC 100% original dengan garansi resmi

Tim teknis berpengalaman untuk instalasi dan konsultasi

Ketersediaan spare part BAC asli

Dukungan untuk proyek baru dan retrofit

Konsultasi desain sistem cooling tower

bac data center cooling project zitechasia-7

bac data center cooling project zitechasia-3

bac data center cooling project zitechasia-4

bac data center cooling project zitechasia

bac data center cooling project zitechasia-5

Hal yang Sering Ditanyakan

Apakah BAC Compass Series cocok untuk data center?

Compass dapat digunakan sebagai kandidat ketika data center menggunakan water-cooled chiller dan open condenser-water heat rejection. Jika primary water atau glycol harus tetap berada dalam closed loop, FXV atau FXV3 lebih relevan untuk dibandingkan.

Apa perbedaan Compass Series dan Series 3000?

Keduanya merupakan BAC open circuit crossflow cooling towers, tetapi memiliki model range, construction, dimensions, fan selections, option sets, dan regional availability yang berbeda. Final comparison sebaiknya dilakukan menggunakan actual project duty.

Apakah Compass Series membutuhkan water treatment?

Ya. Karena merupakan open evaporative system, circulating water membutuhkan water-management program untuk mengendalikan scaling, corrosion, biological activity, dan dissolved-solids concentration.

Apa maksud drift loss <0.002%?

Published Compass documentation menyatakan integral triple-pass drift eliminators membatasi drift loss hingga kurang dari 0.002% circulating-water flow pada applicable rating. Drift loss berbeda dari evaporation dan blowdown, sehingga angka tersebut bukan total water consumption cooling tower.

Apakah Compass Series menggunakan direct-drive fan?

Published Compass engineering documentation yang menjadi basis halaman ini menggunakan belt-drive fan system. Jangan mengasumsikan direct drive tersedia tanpa konfirmasi current factory configuration.

Minta BAC Compass Series Selection untuk Proyek Anda

Kirimkan cooling tower schedule, chiller datasheet, consultant specification, atau condenser-water duty yang tersedia. Tim kami akan membantu menentukan apakah BAC Compass Series Cooling Tower merupakan pilihan yang tepat untuk proyek data center Anda.

Minta Compass Series Selection & Quotation
