Series V Closed Circuit Cooling Tower

Series V Closed Circuit Cooling Tower adalah salah satu solusi pendinginan loop tertutup dari BAC yang dirancang khusus untuk aplikasi gedung komersial, industri skala menengah, dan proyek retrofit yang membutuhkan unit pengganti (replacement unit) tanpa perlu modifikasi struktur besar. Dengan konfigurasi Counterflow dan Centrifugal Fan yang menghasilkan tekanan statis tinggi serta operasi senyap, Series V menjadi pilihan utama untuk instalasi indoor, ruang mekanikal terbatas, atau fasilitas dengan tuntutan kebisingan rendah.

Unit ini memadukan performa pendinginan tinggi dengan konstruksi tangguh, efisiensi air dan energi, serta kemudahan servis. Desainnya membuat Series V mampu bekerja optimal pada berbagai kondisi lingkungan sekaligus meminimalkan beban perawatan dan biaya operasional jangka panjang.

Apa Itu Series V?

Series V adalah closed circuit cooling tower dengan desain counterflow, di mana air bergerak dari atas ke bawah melalui fill pack, sementara udara ditarik melawan arah dari bagian bawah menuju atas. Fluida proses tetap berada dalam coil tertutup sehingga tidak pernah bersentuhan dengan air luar, membuat sistem pendinginan lebih bersih dan stabil.

Berbeda dari model cooling tower axial fan, Series V menggunakan Centrifugal Fan yang memberikan tekanan statis lebih tinggi. Ini membuat Series V ideal untuk pemasangan indoor, instalasi ducting, ruang mesin sempit, atau gedung yang membutuhkan kontrol suara ketat.

Kapasitas & Konfigurasi Utama

Thermal Capacity: sekitar 3,9 – 614 tons
Flow Rate: hingga 4.470 USGPM
Konfigurasi: Counterflow // Centrifugal Fan // Forced Draft
Sistem: Closed Circuit Cooling (fluida proses tertutup di dalam coil)
Aplikasi: HVAC, proses industri, heat pump system, retrofit cooling system

Kombinasi kapasitas tinggi dan tekanan statis kuat menjadikan Series V salah satu unit paling fleksibel di kelasnya, terutama untuk instalasi yang membutuhkan pipa ducting atau pemasangan di dalam bangunan tertutup.

Keunggulan & Nilai Utama Series V

1. Ideal untuk Penggantian Unit Lama (Replacement Unit)

Salah satu penggunaan paling umum dari Series V adalah sebagai solusi like-for-like replacement. Desain dimensionalnya mengikuti standar ukuran cooling tower generasi lama sehingga dapat dipasang tanpa mengubah struktur baja, pondasi, maupun layout ruang mesin. Hal ini sangat menghemat waktu proyek, biaya instalasi, serta mempermudah pekerjaan retrofit pada gedung lama.

2. Centrifugal Fan dengan Tekanan Statis Tinggi

Berbeda dengan axial fan, centrifugal fan menghasilkan tekanan statis tinggi yang sangat cocok untuk:

Instalasi dengan ducting masuk/keluar
Pemasangan indoor atau semi-indoor
Ruang mekanikal terbatas
Lokasi dengan kontrol kebisingan ketat
Sistem yang membutuhkan tekanan udara konsisten

Fan ini juga memungkinkan pengaturan kecepatan menggunakan VFD, sehingga konsumsi energi dapat disesuaikan dengan kebutuhan aktual pendinginan.

3. Suara Operasional Sangat Rendah

Konstruksi Series V dengan centrifugal fan, enclosure kompak, dan airflow terarah membuat tingkat kebisingannya jauh lebih rendah dibanding unit axial fan. Hal ini penting untuk lokasi sensitif seperti:

Rumah sakit
Hotel
Gedung perkantoran premium
Universitas
Fasilitas publik

Kebisingan rendah bukan hanya meningkatkan kenyamanan, tetapi juga mempermudah pemilik gedung memenuhi regulasi lingkungan dan standar teknis.

4. Footprint Efisien & Mudah Dipasang

Series V didesain dengan footprint kompak sehingga dapat dipasang di rooftop kecil, ruang basement, ruang mechanical floor, ataupun area gedung dengan akses terbatas. Banyak proyek retrofit memilih Series V karena unit dapat diangkut melalui elevator konstruksi atau crane berkapasitas kecil.

5. Kemudahan Perawatan Harian

Desain internal Series V memudahkan teknisi mengakses komponen utama seperti:

Coil tertutup
Cold water basin
Pump system
Fan & motor drive
Belt & bearing
Fill pack
Drift eliminator

Pintu akses besar dan ruang internal yang lega memungkinkan teknisi bekerja dengan aman dan efisien. Banyak komponen dirancang mudah dilepas tanpa membongkar struktur utama.

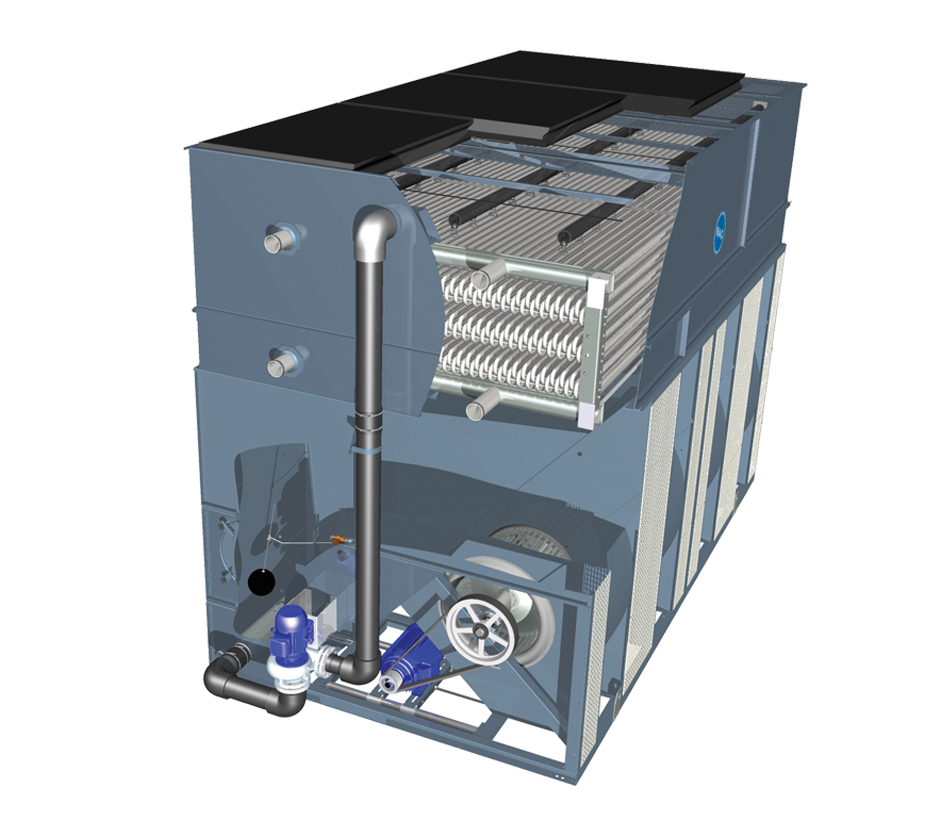

Teknologi & Komponen Kunci Series V

Counterflow Design

Desain counterflow memastikan air dan udara bergerak dalam arah berlawanan, meningkatkan efektivitas kontak dan memperkuat proses evaporatif. Efeknya adalah kapasitas pendinginan kuat bahkan pada suhu cuaca tinggi.

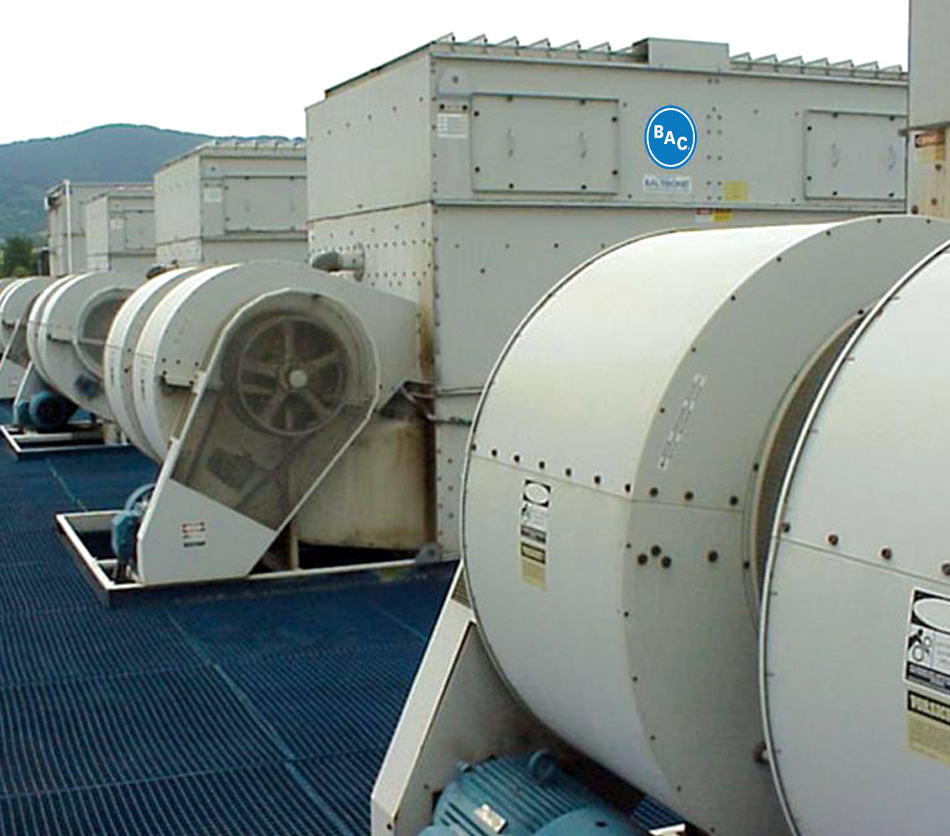

Centrifugal Fan System

Fan jenis ini mampu menghasilkan tekanan statis besar, cocok untuk sistem ducting. Selain efisien, centrifugal fan mampu menjaga aliran udara stabil meskipun terjadi hambatan fisik, seperti belokan ducting atau enclosure teknis.

Forced Draft Configuration

Fan berada di sisi bawah unit (forced draft), memberikan keuntungan berikut:

Motor & fan terlindungi dari udara lembap panas
Mudah diservis tanpa masuk ke area air
Kontaminasi air ke fan system lebih minim

Closed-Loop Coil System

Coil tertutup menjaga fluida tetap bersih dan tidak terkontaminasi udara luar. Ini sangat penting untuk sistem industri, chiller modern, heat pump, atau fluida yang tidak boleh tercampur air.

Nozzle Distribusi Air Presisi

Series V menggunakan nozzle non-clog yang dirancang agar distribusi air tetap konsisten meskipun terjadi variasi tekanan. Hal ini memastikan coil tetap terbasahi dengan baik sehingga performa pendinginan stabil.

Fill Pack Berkualitas Tinggi

Fill pack meningkatkan luas permukaan evaporasi sehingga pendinginan menjadi lebih efektif. Struktur fill juga dirancang mudah dilepas, memudahkan proses pembersihan berkala.

Drift Eliminator Efisiensi Tinggi

Komponen ini mengurangi carryover (tetesan air keluar unit) sehingga konsumsi air lebih hemat dan lingkungan sekitar tetap bersih dari semburan air.

Kelebihan Dibanding Cooling Tower Open Type

Sebagai sistem closed-loop, Series V memberikan banyak keuntungan dibanding cooling tower open type:

Fluida proses tidak terkontaminasi
Risiko fouling & scaling lebih rendah
Lebih hemat air jangka panjang
Kualitas fluida tetap stabil
Maintenance komponen downstream lebih kecil

Sistem closed-loop sangat ideal untuk mesin industri sensitif atau sistem HVAC modern yang memerlukan stabilitas termal tinggi.

Aplikasi Ideal Series V

Gedung komersial – hotel, mall, kantor, rumah sakit
Fasilitas pendidikan – universitas, laboratorium
Proyek retrofit cooling system
Sistem HVAC dengan ducting
Aplikasi indoor cooling tower
Industri manufaktur skala menengah
Sistem closed-loop untuk chiller & heat pump

Dengan fleksibilitas tinggi, Series V dapat digunakan hampir pada semua aplikasi yang membutuhkan cooling tower tertutup dengan tekanan statis kuat.

Instalasi & Penempatan

Series V sangat fleksibel dan dapat dipasang pada:

Rooftop gedung
Basement
Ruang mekanikal khusus
Ruang indoor dengan ducting masuk/keluar
Modular plant room

Kemampuan untuk bekerja baik dalam sistem ducted membuat Series V salah satu pilihan paling populer untuk instalasi di area tertutup atau lingkungan padat penduduk.

Perawatan & Akses Servis

Series V dirancang agar teknisi dapat melakukan perawatan dengan cepat dan aman. Akses servis mencakup:

Pintu inspeksi besar
Akses langsung ke fan, motor, belt
Akses coil dari ruang internal
Pembersihan basin dan fill pack mudah
Drift eliminator dapat dilepas tanpa alat khusus

Seluruh desain mendukung jadwal maintenance rutin tanpa harus mematikan unit untuk waktu lama.

Desain untuk Umur Panjang

Konstruksi Series V menggunakan material berkualitas tinggi, termasuk:

Baja galvanis berkualitas
Opsi stainless steel basin
Pelapisan anti-korosi opsional
Komponen internal tahan air dan tahan aus

Dengan material ini, cooling tower mampu bertahan dalam penggunaan intensif selama bertahun-tahun dengan performa stabil.

Kesimpulan

Series V Closed Circuit Cooling Tower adalah solusi pendinginan closed-loop yang dirancang khusus untuk aplikasi yang memerlukan tekanan statis tinggi, operasi senyap, dan fleksibilitas instalasi. Desain counterflow, centrifugal fan, serta struktur kompak menjadikannya sangat ideal untuk proyek retrofit, ruang mesin terbatas, instalasi indoor, atau fasilitas dengan tuntutan kebisingan rendah.

Dengan efisiensi tinggi, performa stabil, dan kemudahan perawatan, Series V memberikan nilai jangka panjang yang sangat baik untuk berbagai aplikasi industri maupun komersial. Sistem closed-loop memastikan fluida proses tetap bersih dan konsisten, sekaligus menjaga kinerja sistem Anda tetap optimal sepanjang tahun.
